硬件配置及参数：

SHZGB-A评估板为SHZGB开发套件中的子板，它与SHZGB-HOST板一起组成SHZGB开发套件，实验对Zigbee模块ZGB-LINK-1281的评估开发。在SHZGB-A评估板上集成了ATZGB标准模块、RS232/RS485总线接口、AD输入接口、JTAG接口、ISP接口以及总线扩展接口等。

—        兼容ATZGB系列Zigbee模块；
—        集成温湿度传感器；
—        RS232/RS485接口（2400~115200bps）；
—        支持模拟电压直接测量（0~3V）
—        带有JTAG/ISP开发端口
—        提供全功能总线扩展接口

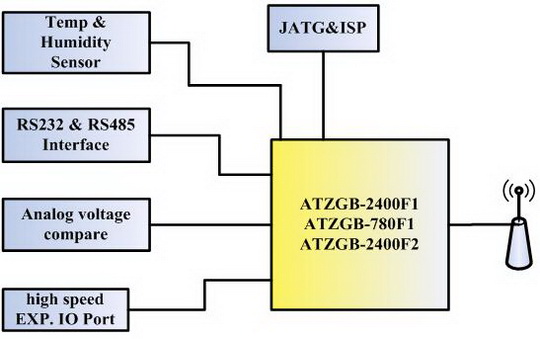

结构框图：




端口说明：

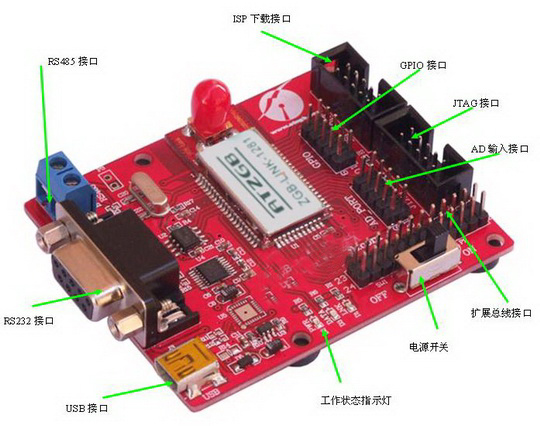

SHZGB-A评估板如图1所示，图中各端口定义及说明如表1所示。


端口编号

名称

功能说明

与模块的连接

P2

RS485接口

A：RS485总线的T+线

RS485接口连接至模块的UART1口

B：RS485总线的T-线

J2

RS232接口

2脚：TXD输出

RS232接口连接至模块的UART0口。

3脚：RXD输入

5脚：GND

其他：未连接

J3

USB接口

电源接口及USB串口接口，USB串口为选配功能，当配置时，J2端口停用，使用模块的UART0口与USB串口连接。

P1

扩展总线接口

1、2脚：3.3V输出



3脚：PA0

连接至模块的PA0口

4脚：PA1

连接至模块的PA1口

5脚：PA2

连接至模块的PA2口

6脚：PA3

连接至模块的PA3口

7脚：PA4

连接至模块的PA4口

8脚：PA5

连接至模块的PA5口

9脚：PA6

连接至模块的PA6口

10脚：PA7

连接至模块的PA7口

11脚：PC0

连接至模块的PC0口

12脚：PC1

连接至模块的PC1口

13脚：PC2

连接至模块的PC2口

14脚：PC3

连接至模块的PC3口

15脚：PC4

连接至模块的PC4口

16脚：PC5

连接至模块的PC5口

17脚：PC6

连接至模块的PC6口

18脚：PC7

连接至模块的PC7口

19脚：nWR

连接至模块的nWR口

20脚：nRD

连接至模块的nRD口

21脚：ALE

连接至模块的ALE口

22、23、24脚：GND



JTAG PORT

JTAG仿真编程接口

1脚：TCK

2、10脚：GND

3脚：TDO





4、7脚：VCC3.3V

5、TMS

6、RESET

8脚：NC

9：TDI

ISP PORT

ISP编程接口

（不推荐使用该端口进行模块编程操作）

1脚：MOSI

2脚：VCC3.3V

3脚：NC

4、6、8、10脚：GND

5、RESET

7、SCK

9脚：MISO

GPIO

IO扩展接口

1脚：PB7

连接至模块的PB7

2脚：PE7

连接至模块的PE7

3脚：PD0

连接至模块的PD0

4脚：PE6

连接至模块的PE6

5脚：PD1

连接至模块的PD1

6脚：PE5

连接至模块的PE5

7脚：PE2

连接至模块的PE2

8脚：PE4

连接至模块的PE4

9脚：PG5

连接至模块的PG5

10脚：PE3

连接至模块的PE3

AD_PORT

AD输入端口

1、3、5、7、9脚：GND

2脚：AD VRef输入

4脚：ADIN0输入

6脚：ADIN1输入

8脚：ADIN2输入

10脚：ADIN3输入



发光管定义

红色：电源指示灯

绿色：网络状态指示灯，连接至模块的PD7

黄色：数据状态指示灯，连接至模块的PB6
