     SOPC+ARM综合实验开发系统   音频采集回放SD CF卡扩展板


           视频音频采集 开发板


6800

史上牛的嵌入式综合试验开发系统!


[系统结构]

子母板设计,六层板工业级保准设计FPGA子板,两层工业级底板



[硬件资源]

l       FPGA子板资源



Ø       FPGA芯片:ALTERA Cyclone II EP2C20F484C8(可选EP2C35F484C8)

Ø       配置芯片:EPCS4(EPCS16) EPCS4配置EP2C20,EPCS16配置EP2C35

Ø       SDRAM: 16M Byte 高速SDRAM(可选32M Byte)

Ø       FLASH: 4M Byte

Ø       SRAM:512K Byte

Ø       LED:4

Ø       两种下载配置模式:AS模式和JTAG模式

l       视频子板(ADV7181



l       底板资源



Ø       2路9针RS-232串口,实现与计算机的数据通信;辅助调试,结果输出

Ø       40针TFT LCD数字接口

Ø       50针TFT LCD数字接口(带触摸屏)

Ø       VGA接口

Ø       100M网络接口

Ø       100M ETHERNET PHY网络

Ø       音频DA,双通道立体声输出

Ø       一个交流蜂鸣器

Ø       4位八段数码管

Ø       4个输入键一个复位键

Ø       6个发光二极管

Ø       16*2 LCD接口,标准的字符型液晶模块接口

Ø       PS/2鼠标,键盘接口

Ø       SD卡接口

Ø       USB host,client接口

Ø       CF卡接口

Ø       40IDE硬盘接口

Ø       6*40针脚2.0mm排针

l       ARM9200子板资源(选配)



  Ø       ARM芯片:AT91RM9200

  Ø       SDRAM: 16M Byte 高速SDRAM

  Ø       NANDK9F1208

  Ø       Nor FLASH28FXXJ3

l       S3C2410子板资源(选配)



  Ø       CPUS3C2410

  Ø       SDRAM16M Byte

  Ø       NANDK9F1208

  Ø       Nor FLASHSST39VF6401

l       ARM7子板



CPULPC2xxx

[配套软件]



[资料文档]



[NIOSIP核综合开发实例]

Ø       BUTTON中断和处理

Ø       16*2 LCD字符显示

Ø       480*234 TFT LCD实验

Ø       GUI的应用实例和各种GUI控件的实验

Ø       RS232串口控制台输出

Ø       数码管驱动

Ø       PS2键盘

Ø       基于软核的RTC实验

Ø       简单数字钟

Ø       FLASH读写

Ø       SRAM控制读写

Ø       简单网络服务

Ø       音频初始化和控制

Ø       NIOS核硬互斥量保护共享内存通信

Ø       uC/OS II 多任务例程

Ø       2D图形加速应用(硬件描画点、线)

Ø       SD卡读写

Ø       CF卡读写

Ø       IDE接口实验

Ø       NIOSS3C2410的通信(需要S3C2410子板)

Ø       NIOSRM9200的通信(需要RM9200子板)

Ø       Video视频输入(CVBS接口)

[IP 核设计与开发实例]

Ø       PS2 IP Core(基于AVALON总线)

Ø       I2C IP Core(基于AVALON总线)

Ø       RTC IP Core(基于AVALON总线)

Ø       Audio 音频输出IP Core(基于AVALON总线)

Ø       Video 视频采集IP Core

Ø       TFT LCD驱动 IP Core(两个硬件图形显示分层,基于AVALON总线)

Ø       2D 图形加速 IP Core(支持绘点、线,基于AVALO)

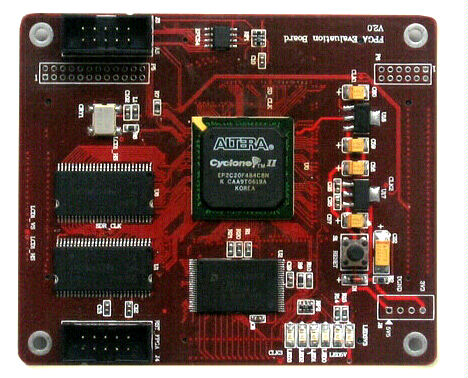

FPGA核心板

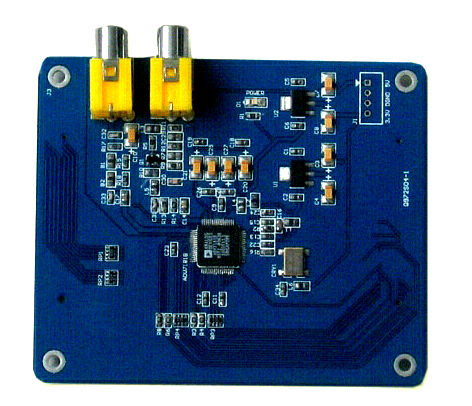

视频子板( ADV7181)

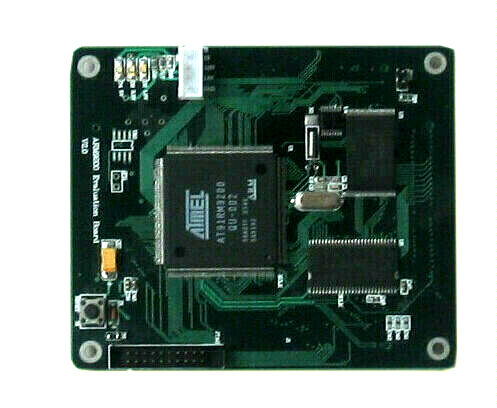

ARM9200子板

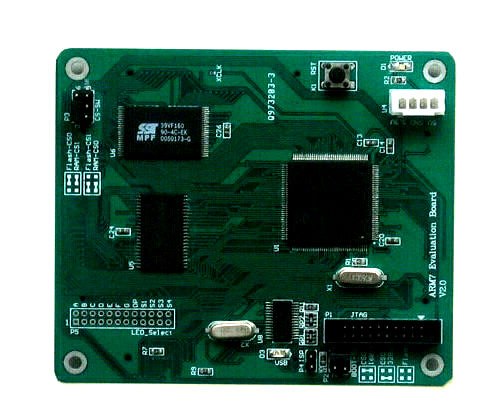

ARM7子板

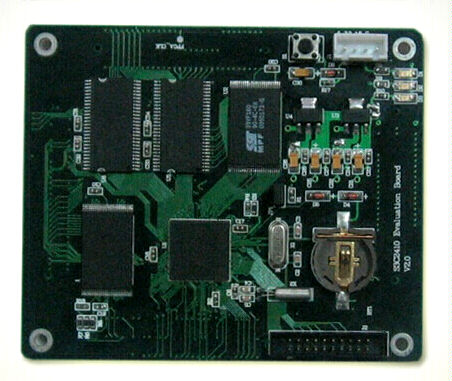

S3C2410子板

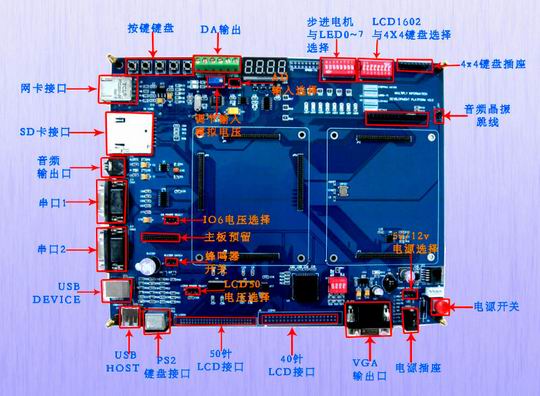

系统布局图


实验箱1 (带8.4寸TFT LCD)

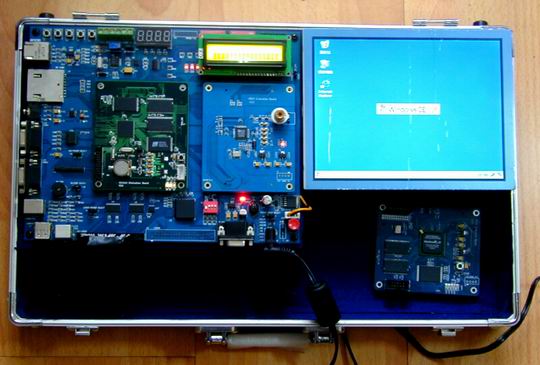

实验箱2
