980

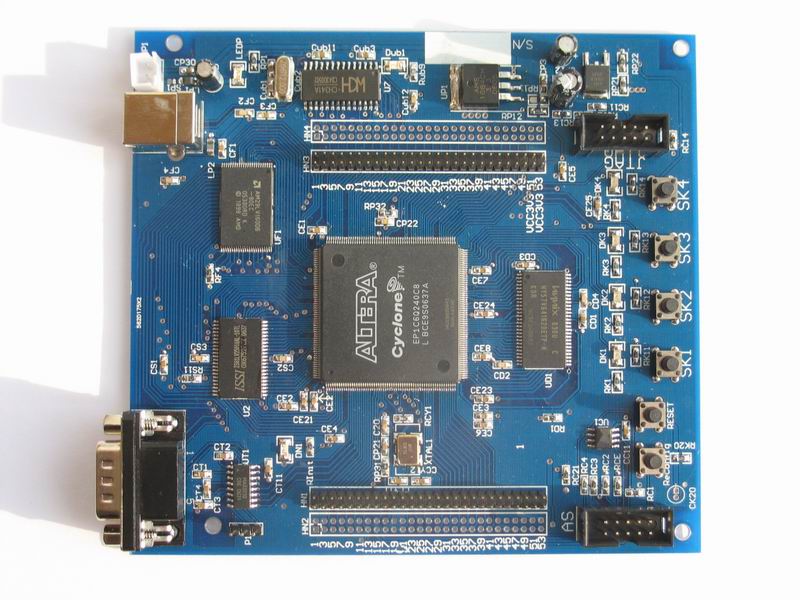

【配置简介】

1、FPGA芯片:EP1C6Q240C8,请点击 察看Cyclone系列介绍;
2、DRAM芯片:hynix57V641620 (为64M bits = 8M Bytes);
3、Flash芯片:AMD29LV160,16M bits = 2M Bytes(老版本没有,新版本增加了,价格不变);
4、配置芯片:EPCS1(1Mbits)
5、SRAM:IS61LV25616,256×16 bits = 512K Bytes;
6
、供电电路:AS1084-3V3(3A、3.3V输出低压差稳压集成电路)+ AS1084T(3A可调低压差稳压集成电路),可以通过USB口取电,或者5V电缆取电。
7、时钟电路:50M有源晶振;
8、RS232接口电路:采用max3232,支持1路RS232通讯接口;
9、CH341 USB口通讯电路,适合笔记本用户;
10、6个独立按键;
11、7个指示灯;
12、引出FPGA下载接口;
13、引出IO数目:54个。这些引脚已经通过四排40Pin插针引出。(注:这些引脚基本为共用引脚,您在使用时候需要注意,避免冲突。比如,大多数引脚已经同时接到Flash芯片上,如果您的开发板上有Flash,您需要与Flash分时复用这些引脚。)
14、电路板材料与焊接工艺:采用 双面板制作 + 专业流水线上回流焊接工艺 。

【EP1C6片内资源简明列表】

1.逻辑单元:共5980个,支持接近12万门的设计;
2.内嵌RAM:共92,160bits ;
3.包含2个PLL ;
4.包含34个差分通道;
5.大用户I/O数:185

【功能与用途】

1、迅速验证您自己的设计与想法。EP1C6包含逻辑单元5980个,支持接近12万门的设计,足够验证一般规模的设计。许多CPLD开发板因为容量太小,无法验证的设计,本开发板都可以轻而易举得完成。

2、迅速入门nios处理器。ezNiosC6系列是目前价格低的良好支持nios软核处理器的开发板。(ezNios660包含64Mbits DRAM),足够运行大多数的程序。(使用时候,可以将Program memory、Read-only data memory、Read/Write data memory均设为sdram,程序与数据通过JTAG接口传送到sdram中,并不需要flash,就可以运行大多数得程序)。

3、教学与学习。是教学或者学习数字电路、Verilog(或者VHDL)硬件描述语言的得力助手。常用的CPLD开发板因为容量太小,稍微复杂一点的 设计,就容纳不下,影响了您的学习;本开发板包含逻辑单元5980个,内嵌RAM共92,160bits,支持接近12万门的设计,足够验证一般规模的设计了。

【开发板的亮点】

1、佳的性价比。这么小的花费,就能立刻进入Cyclone FPGA 与 nios软核处理器的世界。主芯片采用Altera Cyclone EP1C6Q240C8 ,包含5980个逻辑单元,相当于12万门的规模。超过Flex10K100(4992个LCELL),更是EPM7128(128个LCELL)的46倍,售价却依然低廉。
2、支持nios软核处理器。ezNiosC6C系列是目前售价低并良好支持nios软核处理器的FPGA开发板。包含64Mbits DRAM + 16Mbits Flash,足够运行大多数的程序。
3、支持USB口取电。仅仅需要一台电脑,就可以迅速开始您的FPGA试验,并不需要额外的电源。(注:请参考电脑主板的说明书,保证USB口具有限流保护能力(几乎所有的主板都可以满足要求),因为开发板耗电变化范围很大,有时会超过500mA,我们不对您使用过程中造成的USB口损坏负责)。
4、可扩展性能好。开发板已经通过40PIN排针引出54个IO,方便您自己的扩展。开发板大支持512Mbits DRAM,64Mbits Flash。

【相关试验范例】

1、FPGA实验一_手把手教你实现流水灯
2、FPGA实验二_开始仿真_手把手教你开始RTL仿真
3、FPGA实验三_如何运行后仿真
4、FPGA实验四_手把手教你运用SignalTapII
5、FPGA实验五_手把手教你实现串口通讯
6、FPGA实验六_手把手教你实现USB口通讯
7、NiosII实验一_创建NiosII小系统
8、NiosII实验二-niosII的仿真
9、NiosII实验三-niosII的调试
10、NiosII实验四_创建标准NiosII系统
11、NiosII实验五-NiosII中Flash的使用
12、NiosII实验六-NiosII中PWM的使用

【本站原创FPGA-NIOSII相关文档】

1、(本站原创)FPGA实验一_手把手教你实现流水灯
2、(本站原创)FPGA实验二_开始仿真_手把手教你开始RTL仿真
3、(本站原创)FPGA实验三_手把手教你运行后仿真
4、(本站原创)FPGA实验四_手把手教你运用SignalTapII
5、(本站原创)FPGA实验五_手把手教你实现串口通讯
6、(本站原创)FPGA试验六_USB通讯实验
7、(站长原创)FPGA也疯狂(一)--Nios无痛入门
8、(站长原创)FPGA也疯狂(二)--NIOSII的仿真
9、(站长原创)FPGA也疯狂(三)--NIOSII的调试
10、(站长原创)FPGA也疯狂(四)--StepByStep创建标准niosII系统
11、(站长原创)FPGA也疯狂(五)--向Nios系统中添加客户定制逻辑
12、(站长原创)FPGA也疯狂(六)--NiosII中Flash的使用
13、(站长原创)FPGA也疯狂(七)--NIOS处理器中DRAM的使用
14、(站长原创)FPGA也疯狂(八)--Flash编程器的使用
15、(站长原创)FPGA也疯狂(九)--EDA软件的安装与配置
16、NiosII开发常见问题与回答
17、管脚对应关系表
18、ezNiosC6C用户手册
19、本站实验教程、文档阅读说明

20、软件安装说明


【其他参考文档】--选部分列取,仅供学习用

1、altera全国教师会议的Quartus4.1实验讲义
2、Fpga design flow
3、NiosII_Exercises_Ver3
4、用SignalTap嵌入逻辑分析仪验证PLD设计
5、AHDL的介绍ppt
6、ALTERA的开发ppt
7、Altera可编程应用
8、Altera器件配置手册
9、cyclone系列开发手册
10、Designing_with_Quartus_II_Exercises_Ver10_v4_1
11、quartus2中文简明手册
12、Quartus II中文用户指南
13、quartusii_handbook
14、FPGA基本使用问题faq
15、nios开发英文参考文档(很多,不一一列举)
16、GAL使用教程
17、Verilog基础知识
18、Verilog HDL练习题
19、Verilog HDL SYNTHESIS A Practical Primer
20、testbench入门文档
21、verilog golden reference guide
22、verilog_std
23、代码大全
  ......

【装相清单】

1、开发板:1块
2、ByteBlasterII下载电缆:1条;
3、USB取电电缆:1条;
4、串口通讯电缆(两头孔):1条;
5、1张用户光盘,2张资料光盘(包括QuartusII4.2 + nios2_1_1_b131 + ModelSim6.0 SE + 相关资料、范例等)


注:
(1)所有1000元以下产品由于利润单薄,自付运费!
       外地客户自付运费20元,本地客户柜台自取。

(2)我们的全部网站报价或者QQ email报价,都是不含票的报价。
        本公司可以开普通发票,但是如果开发票,一律多加5%的税钱。汇款时,请务必注意。
