电气设备操作质量远程监控系统
一、应用背景
?????
近几年来,全国大量各电压等级变电站逐步采用计算机监控,实现了无人或少人值班。由于实现变电站无人值班后,操作人员集中管理(即集控一体化),以致对现场电气设备的熟悉程度远不如有人值班站操作人员,误操作概率增大,给电气防止误操作带来了一些问题。为此,国家电力公司发布了《防止电力生产重大事故的二十五项重点要求》,并把防止误操作问题列为首要解决问题之一。
?????
北京合众普瑞科技有限公司结合电力生产实际开发的eWatch epo电气设备操作质量远程监控系统,实现了集控中心实时、直观地了解变电站现场电气操作及复核的情况,与现场操作人员进行实时互动,直观看到现场电气操作情况,并与现场人员及时通话、相互沟通,大大提高了电气操作及复核的质量,也为操作人员提供了更高级的安全监护;同时,能保证局内领导、技术人员及时了解现场状况,将会为事故处理赢得宝贵的时间,并有助于他们参与现场事故的分析处理,制订出可行的方案。
?????
该系统也可用于日常巡视管理、培训管理及工作例会。
?
二、技术方案
?
1.?系统组成
?????
系统由EW8508手持式日夜型可变焦摄像机、EW8500腰跨式3G无线视频终端、3G移动视频网关及监控软件三部分组成。EW8508手持式日夜型可变焦摄像机及EW8500视频终端整合无线通信技术,语音图像编码、压缩技术为一体,能够将现场图像、声音经过压缩处理后传送到监控指挥中心,实现远程指挥监控,为控制中心准确的指挥提供了强大的技术支持和可靠的保障。
?????
电力生产检修、抢修、操作人员配带EW8508手持式日夜型可变焦摄像机,通过引线与EW8500腰跨式无线视频终端相连,通过EW8500无线视频终端将现场视、音频信号回传到远程人员安全监控平台,相关负责人可以通过网络远程监看,同时可以与现场作业人员实现双向语音对讲或语音广播,便于指挥中心对现场情况的掌握和控制,并可直接指挥前方人员作业。
?????
EW8500腰跨式无线视频终端可配置SD卡,可进行本地视音频存储,录像资料易于下载存档。
?
2.?系统拓扑
3.?EW8508手持式日夜型可变焦摄像机
?????
EW8508手持式日夜型可变焦摄像机,可将50∽100米以外的设备或仪表的运行状态、运行数值,通过光学放大变焦,显示在本地监视器上。解决了肉眼看不见的难题。
?????
一体化集成的手电筒功能,保证了即使在夜间,也能清晰地了解你的设备运行状况,避免了望远镜夜晚无法工作的困境。
?????
产品特点:
?????
■??手持式设计,符合现场工作人员的习惯,易于使用
?????
■??22倍光学放大变焦,能够看清百米以外的仪表的运行数据
?????
■??手动变焦按钮人性化设计,方便操作
?????
■??自带手电筒功能,确保设备夜间可用
?????
■??内置了大容量锂电池,无外部供电时大可持续工作8小时以上
4.?EW8500腰跨式无线视频终端
?????
无线视频终端设计小巧、功能多样、携带方便,通过外接视频安全帽即可完成长时间远程无线视频监控与应急指挥功能,视频通过多种无线网络进行传输,图像清晰、流畅。
?????
特点:
?????
■??独有的可靠连接技术,针对无线网络设计,在恶劣网络条件下保障视频流畅传输
?????
■??H.264超低码流视频压缩技术、独特的信道动态适配技术,针对无线信道设计的准可靠传输纠错
?????
■??SD卡存储,可以实时存储录像文件
?????
■??远程实时监控,双向语音对讲
?????
■??支持电脑浏览,手机浏览,监控中心电视墙浏览多种观看方式
?????
■??内置了大容量锂电池组,无外部供电时大可持续工作8小时以上,也可根据应用需要增加电池容量
?????
■??嵌入式模块化设计,内置硬件看门狗,可7X24小时连续运行
?????
■??一键恢复出厂设置,系统支持在线升级,使用维护方便
?????
技术指标:
项目 明细 性能说明
视频 视频输入 单路输入。航空插头,75欧匹配阻抗
压缩格式 H.264 编码
帧率 帧率2~25f/s可调,具体帧率适无线网络而定
分辨率 CIF、D1可选
音频 音频输入 1路输入,航空插头
音频输出 1路输出
压缩格式 AMR压缩方式(8K采样,5.6Kbps)
图片 抓拍 D1:704*576像素
CIF:352*288像素
QCIF:176*144像素,可设
网络 无线 单卡,PPPOE自动拨号,高效视频传输算法
串口 调试 采用miniUSB方式引出串口,另一端接PC调试
环境 工作温度 常温:-10摄氏度~ 60摄氏度
电源 输入 航空插头,可输入外部12V电源,或者外部12V锂电池
输出 航空插头,输出5V,为摄像机供电
锂电 DC12V/3000mAh,可为设备供电8小时
产品规格 尺寸 150mm*100mm*35mm
重量 约0.8Kg(含锂电电池)
功率 正常工作6~8W

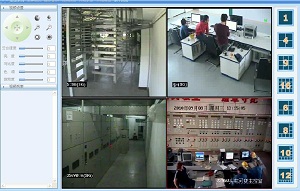

5.?远程人员安全监控平台
?????
■??随时随地通过远程观看,突破距离限制
?????
移动终端业务采用3G国际标准,无论你身在何处,只要有3G移动网络覆盖的地方,皆可从指挥中心上监看实时画面、双向对讲及语音广播。
?????
■??录像存储回放,确保信息完整
?????
移动终端业务用户可任意选择在视频安全帽、电脑终端和服务器端进行录像。随时调取过去某时间段的录像,进行回放查看。
?????
■??逐级加密,确保视频信息的安全
?????
由于视频信息经过高效的压缩、编码、加密、解码,每个步骤操作前加入了严格的身份验证,确保用户信息的安全。
?????
■??画面流畅,语音清晰自然
?
